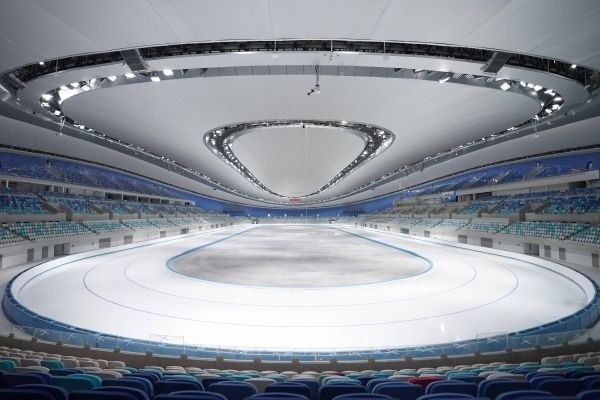

國家速滑館“最快的冰”。

2月8日，荷蘭選手凱爾·內斯和荷蘭選手托馬斯·克魯爾在男子速度滑冰1500米比賽中分別以1分43秒21和1分43秒55的成績分別打破冬奧會紀錄；

2月7日，荷蘭老將、5枚冬奧會金牌得主伊琳·維斯特在女子速度滑冰1500米比賽中以1分53秒28的成績打破了冬奧會紀錄；

2月6日，瑞典選手尼爾斯·范德普爾和荷蘭選手帕特里克·魯斯特分別以6分08秒84和6分09秒31的成績兩次刷新男子速度滑冰5000米冬奧會紀錄；

2月5日，荷蘭選手伊雷妮·斯豪滕在女子速度滑冰3000米比賽中以3分56秒93的成績打破塵封20年的冬奧會紀錄。

連續四天六刷奧運會紀錄有一個共同特征：都是在國家速滑館“最快的冰”上創造出的最好成績。

國家速滑館也叫“冰絲帶”，是北京冬奧會唯一新建的冰上競賽場館。在運動員入口處，有一面紀錄墻，紀錄著每一項速度滑冰項目曾經的奧運會紀錄——“紀錄就是用來不斷打破的”，建這面墻是為了讓“最快的冰”見證更多的輝煌。幾天的比賽，連破紀錄，“冰絲帶”果然無愧“最快的冰”這一稱號。

要打造世界上“最快的冰”，關鍵在于新技術和高標準。為了給運動員最好的滑行體驗，“冰絲帶”冰場是一整塊大冰面，面積達1.2萬平方米，且采用了世界上最先進的節能環保二氧化碳直冷制冰技術。這樣的冰想“最快”，就需要精確控制冰面溫度和厚度等參數，溫差越小、厚度差越小，冰面的硬度就越均勻，經測算，“最快的冰”要確保400米冰道溫差不超過0.5℃，冰的厚度控制在2.5厘米左右。要想達到如此目標，關鍵在國家速滑館1.2萬平方米的冰面下層混凝土中埋裝密密麻麻的制冰排管，且這些制冰排管的全場高度差不超過5毫米，管道之間的平行度要優于1/1000，即1米長度的連根管子的平行誤差不超過1毫米。

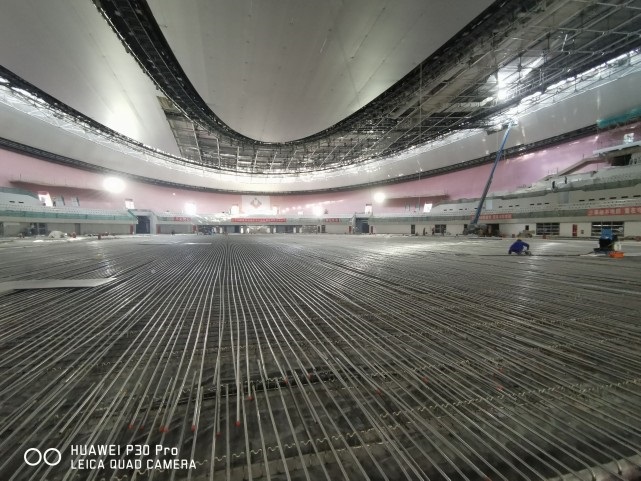

冰場下的制冰排管。

怎樣保證這樣的精度？武漢大學遙感信息工程學院/宇航科學與技術研究院毛慶洲教授領銜的高分辨激光雷達團隊應國家速滑館建設單位北京城建集團邀請，利用高精度三維激光技術，于2020年秋季對國家速滑館制冰排管安裝現場進行了全面測量。他們先采集整個冰場的制冰排管全圖，然后分析得到一根一根排管的具體參數，點面結合，定位出每一根排管的坐標，這樣每一根排管在施工過程中的高度、平行度一目了然，建設單位根據坐標輕松施工、校準、調整。據毛慶洲教授介紹，他們經過28天的數據采集和分析，共獲得2TB的現場點云數據，測量精度優于2毫米，滿足施工要求，有效指導了制冰排管的現場安裝布置，為建造“最快的冰”提供了有力保障。

1.2萬平方米不銹鋼排管順利布設，毛慶洲在采訪中自豪地表示，時間短、任務重、精度高，武漢大學高分激光雷達團隊成員團結協作，圓滿完成了任務。依托本技術成果，武漢大學與北京城建集團、深圳大學等單位共同申報的“國家速滑館動態高精度施工測量關鍵技術及應用”項目榮獲2021年度測繪科學技術獎一等獎。

據悉，毛慶洲教授團隊的三維激光測量技術之前已經大量運用于地鐵隧道結構變形測量，“武漢市的地鐵隧道結構測量，大部分用的就是我們的技術和裝備，”毛慶洲表示，“成熟的技術從地面之下運用到了冰面之下，也讓我們看到了它的廣闊前景。”

國家速滑館制冰排管整體點云圖

依托本技術成果，武漢大學與北京城建集團、深圳大學等單位共同申報的“國家速滑館動態高精度施工測量關鍵技術及應用”項目榮獲2021年度測繪科學技術獎一等獎。

來源|長江日報、武漢大學遙感信息工程學院
