軌道移動三維激光測量系統（rMMS）
軌道移動三維激光測量系統（rMMS）以車載平臺為基礎，集成組合定位定姿系統、高精度2D激光掃描儀、360度高清全景相機、線結構光模塊、多傳感器同步控制單元、嵌入式計算機以及電源供電系統等設備，組建了高效的軌道檢測與測量平臺，該系統能夠精確快速的完成既有鐵路沿線車站、路基、橋梁、隧道及其附屬設施（道岔、鋼軌、接觸網等）的高精度三維點云場景數據獲取。系統具有上道作業靈活機動、采集效率高、成果精度高、數據安全可靠、輸出成果豐富等特點。
系統參數
|
指標項 |
參數要求 |
|
激光發射頻率 |
100萬點/秒 |
|
掃描頻率 |
200轉/秒 |
|
掃描角度 |
360° |
|
測量范圍 |
0.5m-119m |
|
掃描分辨率 |
0.0088° |
|
檢測精度 |
2mm（80m 90% 反射） |
|
絕對精度 |
5mm（CP III控制網） |
|
陀螺零偏穩定性 |
≤0.015°/h |
|
作業效率 |
3-5km/h（手推小車） |
|
檢測范圍 |
地鐵隧道:水平收斂、斷面分析、環片錯臺、滲水、裂縫、侵限檢測、環片掉塊等 |
|
|
高鐵隧道:斷面分析、襯砌掉塊、滲水、裂縫、接觸網\電纜槽侵限檢測等 |
|
工作環境 |
全天候作業（雨雪除外） |
|
作業人員 |
2-3人 |

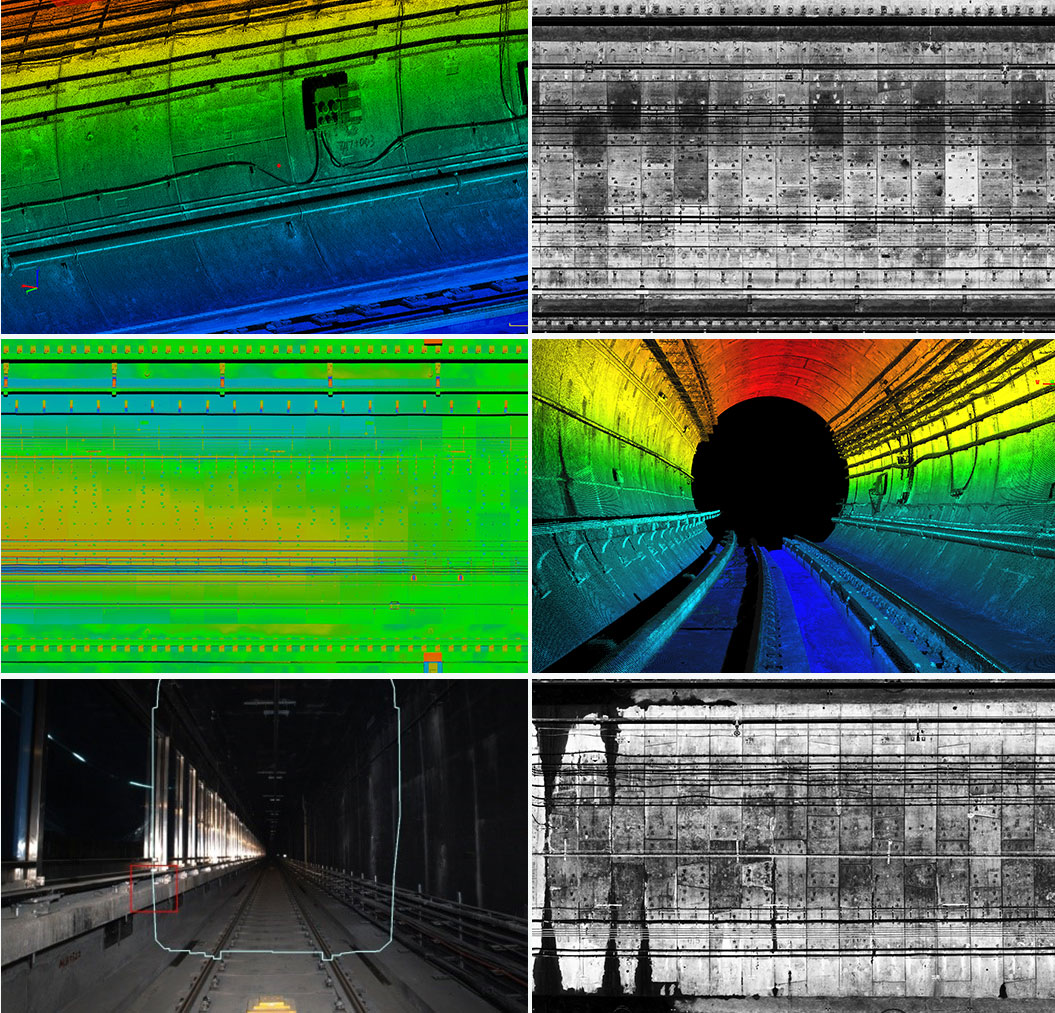

數據成果
.jpg)
