公司于2013年自主研發并推出了國內首套軌道扣件安裝狀態檢查儀（iRC），歷經十年沉淀，產品已成功應用于17個鐵路局集團公司和10余家地鐵集團，服務了國內100余條鐵路及城市軌道交通線路，累計設備銷售超百套。且公司于2021年參與編制了中國國家鐵路集團有限公司《軌道扣件安裝狀態檢查儀暫行技術條件（TJ/GW168-2021）》，根據實際應用需求進一步完善了扣件系統檢測產品性能和相關檢驗標準。

        隨著今年《高速鐵路線路維修規則》的頒布，對扣件系統檢查項目和檢查頻次進行了補充和完善，使得扣件系統的檢測要求更加全面和科學，進一步夯實了鐵路運營安全的基礎。但同時也使得傳統的人工巡查和二維圖像檢測方式難以高效滿足眾多的亞毫米精度的扣件系統檢查要求，而高精度測量功能正是我們iRC的看家本領。

        為了給我們“披星戴月”的工務人提供高效的全生命周期的扣件系統檢測解決方案，我們近期對軌道扣件安裝狀態檢查儀（iRC）進行了“面子”和“里子”的全面升級，全新一代iRC操作更便捷、數據管理和分析功能更全面。

01、輕量化設計、操作便捷

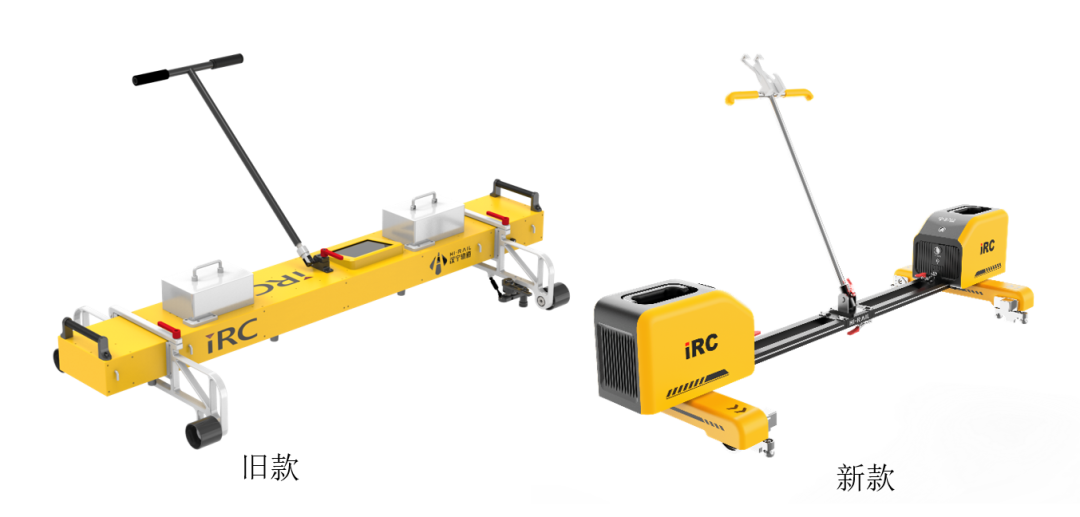

iRC軌道扣件安裝狀態檢查儀

        新一代iRC軌道扣件安裝狀態檢查儀采用折疊拆裝結構設計，使用新型鈦合金材料，整體設備重量不超過30KG,可實現單人輕松搬運，便捷作業。且當需要快速巡檢完長大區間作業時，也可采用電動車搭載模式，單個天窗點可以完成30km線路的扣件系統普查，大大提高作業效率。

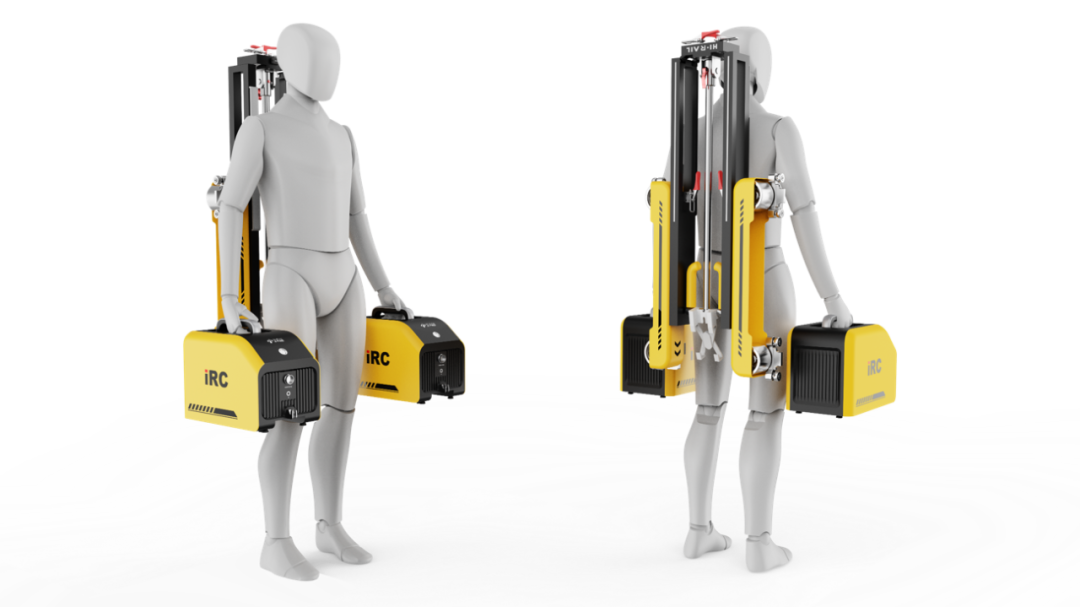

人工搬運作業圖

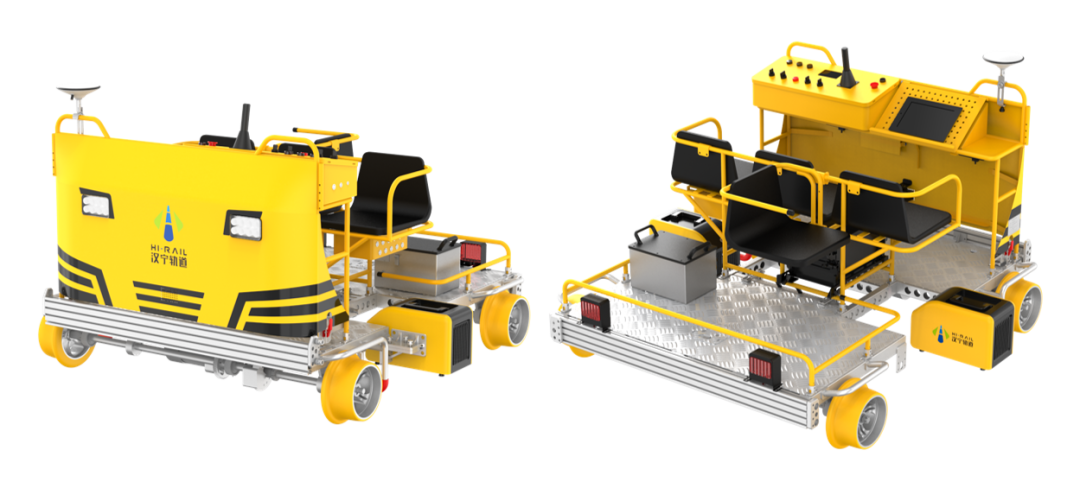

電動車搭載作業圖

02、成果三維化，測量精度高

        軌道扣件安裝狀態檢查儀（iRC）作為行業首款基于三維激光技術的扣件系統檢測裝備，能獲取扣件系統的真實三維點云數據，不僅可以分析扣件安裝狀態，部件缺失等二維圖像檢測可以實現的功能，更能實現二維圖像方式無法完成的扣件緊固狀態、彈條離縫值、軌下墊板厚度、鋼軌與承軌臺幾何關系、WJ-7型鐵墊板縱向限位凸臺與軌底間隙等高精度測量功能，輕松掌握扣件系統服役狀態和扣件幾何尺寸精確數據。

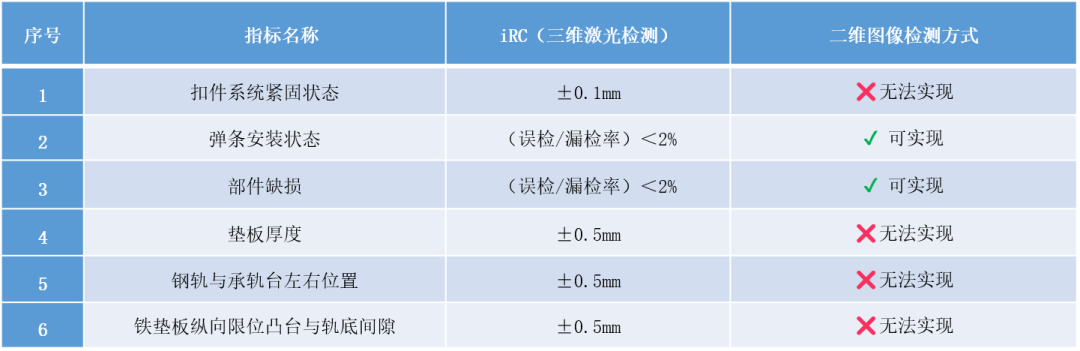

技術路線對比

（注：指標參考《軌道扣件安裝狀態檢查儀暫行技術條件（TJ/GW168-2021）》）

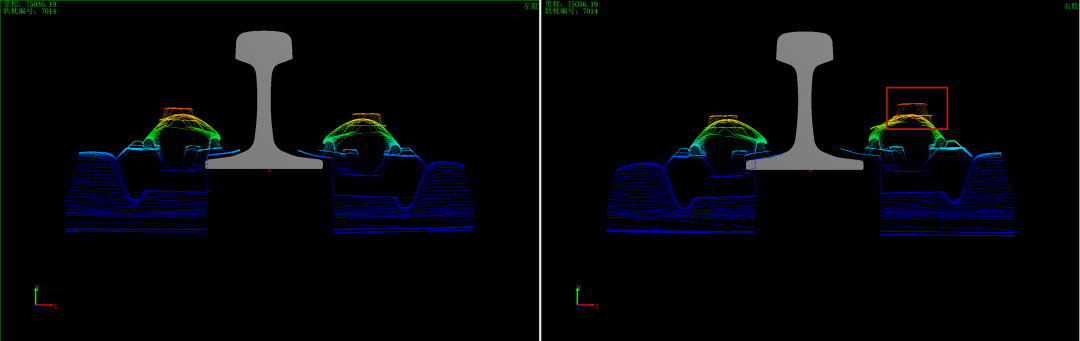

三維可視化成果

錨固螺栓松動

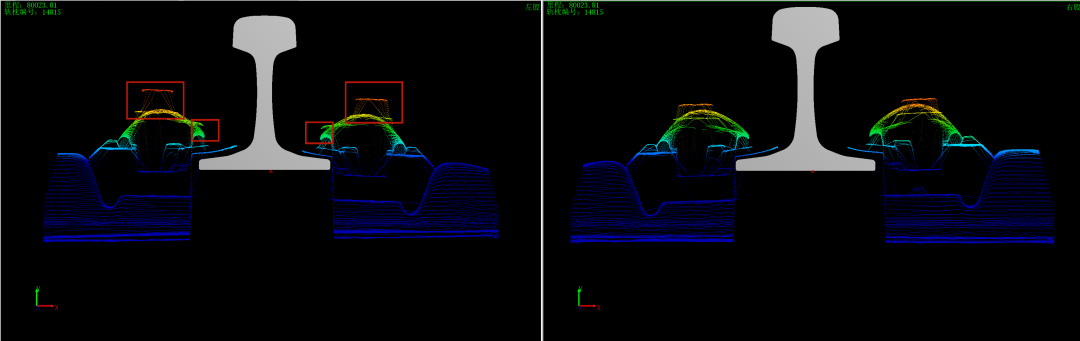

彈條中肢前端間隙過大

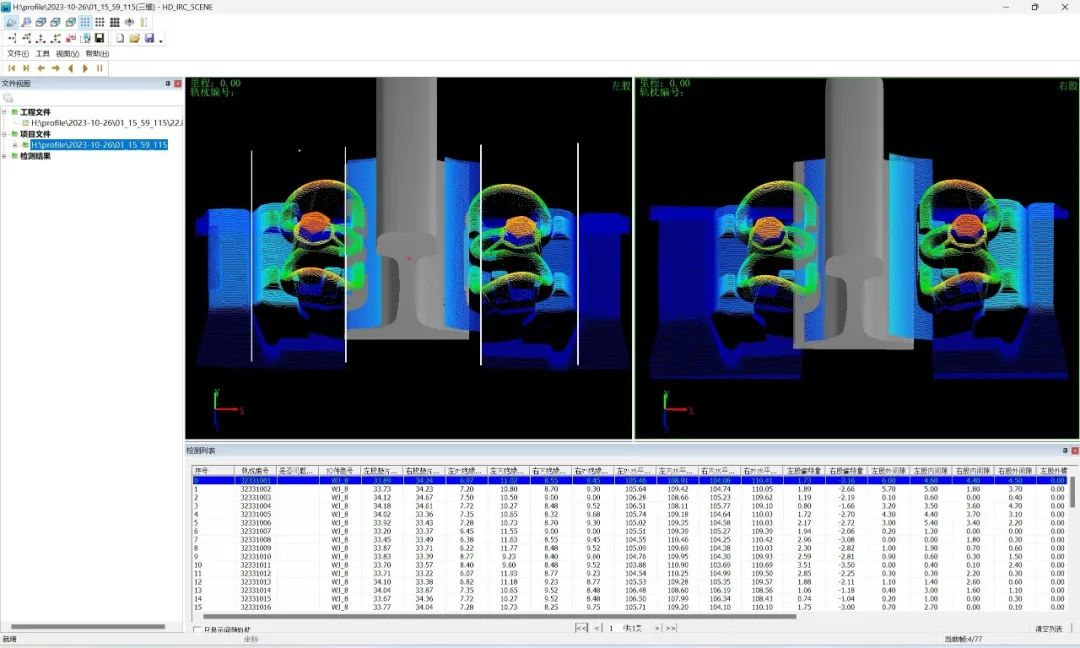

鋼軌與承軌臺左右位置測量

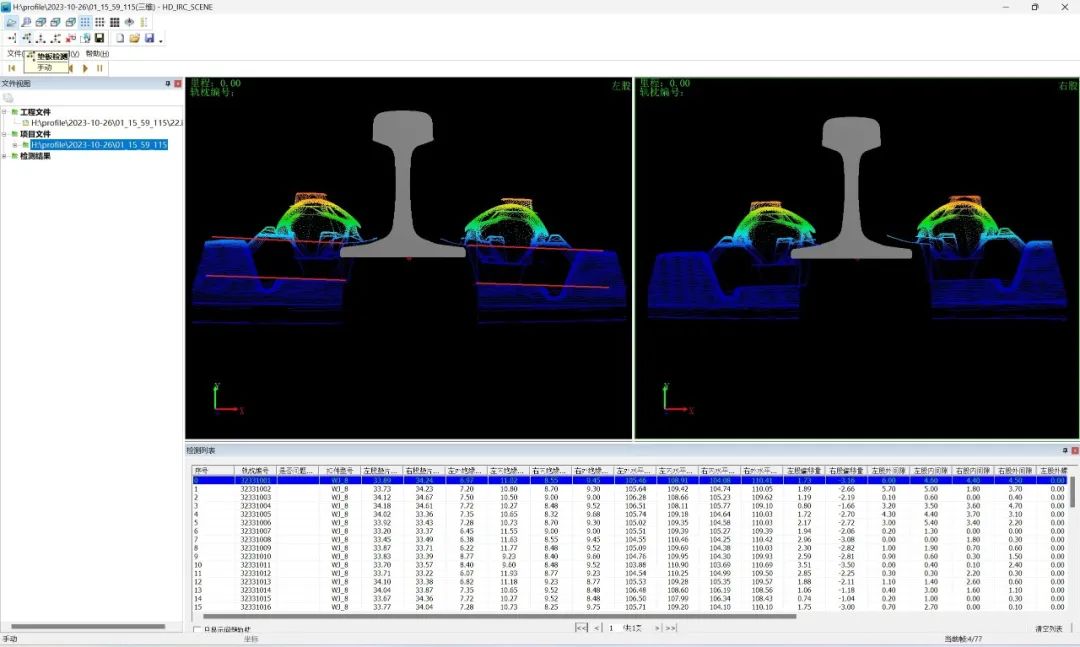

軌道墊板厚度測量

03、分析智能化，多周期數據管理

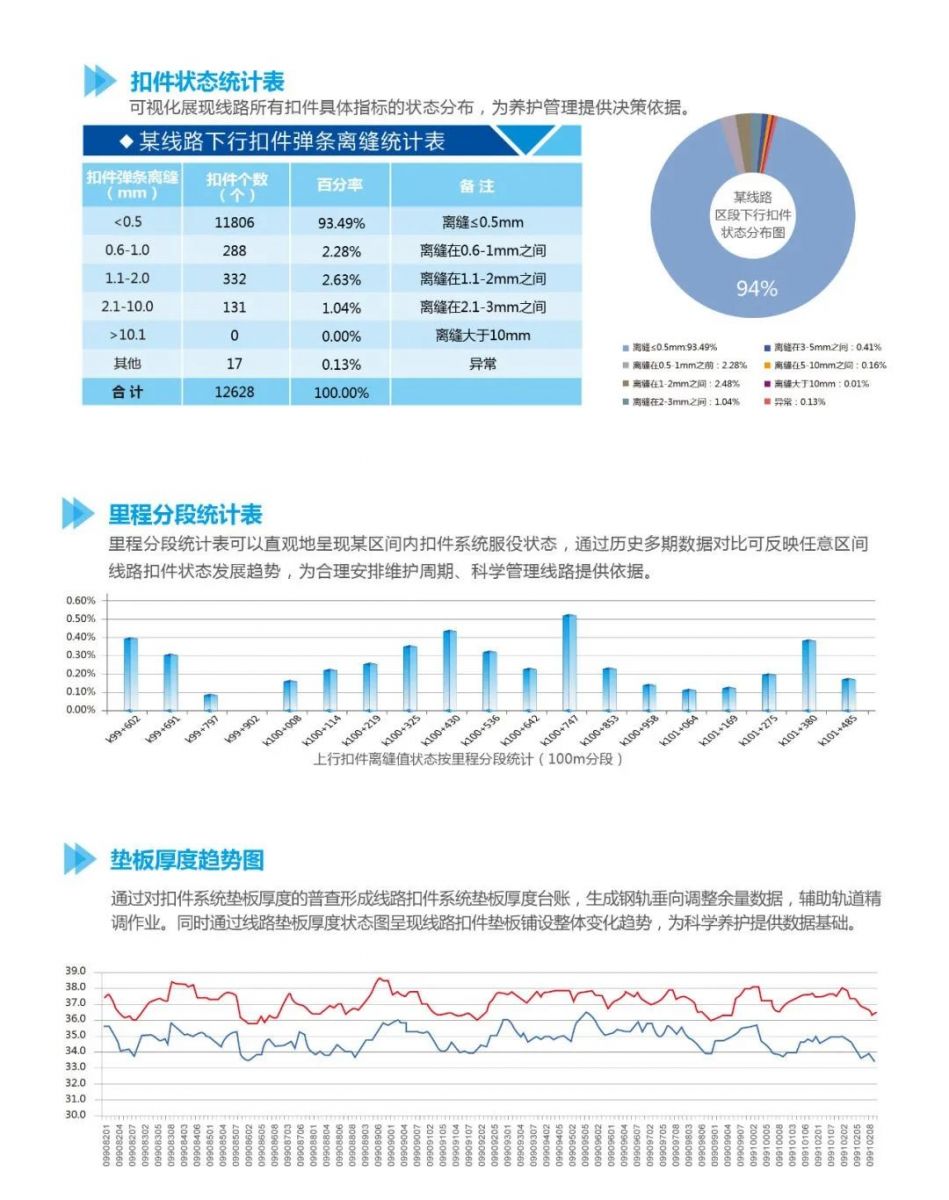

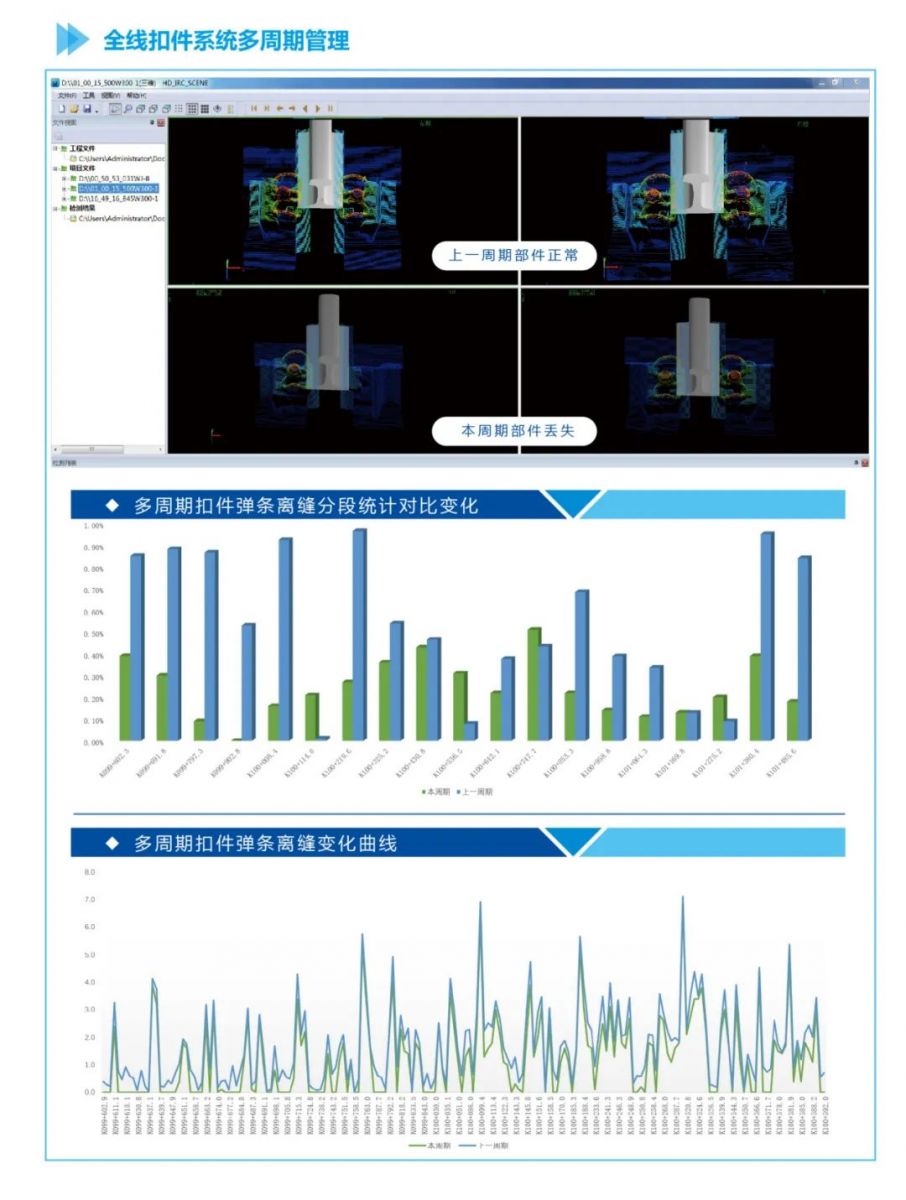

        軌道扣件安裝狀態檢查儀（iRC）可實現數據實時處理、病害實時報警、成果自動檢校、自動定位、自動統計分析及生成報表，同時對每次檢測獲取的扣件系統狀態數據進行深度挖掘和管理，可實現多周期的扣件系統狀態對比分析，準確判定扣件系統易疲勞松動的區段，準確指導現場作業，為扣件系統精細化、科學化管理提供了新的思路。

04、應用場景廣

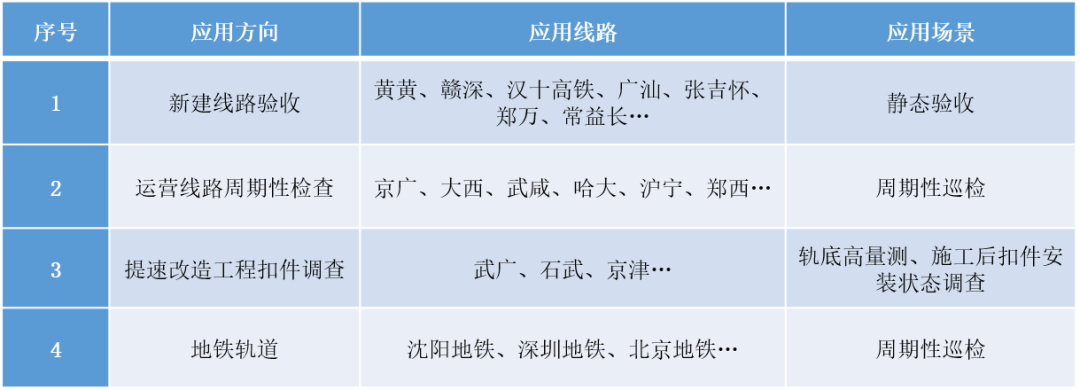

        基于軌道扣件安裝狀態檢查儀（iRC）的高精度激光測量技術，使得扣件系統定量分析的作業效率大大提升，應用場景廣闊，部分應用方向及案例如下：

        目前軌道扣件安裝狀態檢查儀(iRC)已在武漢局、北京局、廣州局，鄭州局、太原局、西安局、昆明局等17個鐵路局集團及北京、廣州、深圳、杭州、濟南、等10余家地鐵集團成功應用，產品累計銷量超百套。

        我們?nèi)碌能壍揽奂惭b狀態檢查儀( iRC )將于11月14日在北京的第十六屆中國國際現代化鐵路技術裝備與大家見面，期待大家的蒞臨哦。
