01、背景

        邊坡穩定性巡查是地質工程和交通工程領域的重要任務之一，對于預防地質災害，保障人民生命財產安全具有重要意義。近年來，隨著遙感技術的不斷發展和后期自動化分析軟件效率的提升，機載激光雷達測量技術（LiDAR）在邊坡巡查中的應用越來越廣泛。

02、機載激光雷達測量技術優勢

        隨著機載激光雷達測量技術快速發展，植被穿透能力也在不斷提升，能夠獲取到更多的邊坡點坐標，這成為邊坡病害自動化識別的先決技術條件。采用無人機遙感方式實現邊坡病害的檢測提取，具有功耗小、檢測過程不影響路面交通、效率高等優點，而且可采集清晰反映病害信息的完整邊坡數據，能在邊坡巡檢和養護中發揮重要作用。

03、珞珈伊云MT-HEX機載激光雷達系統

MT-HEX機載激光雷達系統是專為精細測量需求打造的一款激光雷達系統。

其參數特點如下：

測量范圍：5m~1500m（1500m@80%反射率）

激光發射頻率：100K~2000K

掃描視場角：旁向60°；航向﹢10、0°、﹣10°

掃描線頻率：最高900線/秒

回波次數：7次（可定制無限次）

重復精度：5mm@100m

設備重量：1.8kg

能夠在短時間內獲取大量的三維空間數據。同時，其高精度的測量能力使得地形地貌的細節得以充分展現，為后續的數據分析和處理提供了豐富的信息基礎。MT-HEX掃描儀，具備更加緊湊輕小的設計，能直接集成在各種無人機平臺使用，開放數據端口，滿足多種設備集成傳感器需求。MT-HEX出色的探測能力、適應性和穩定性，可廣泛應用于地形測繪、電力巡檢、礦山測量、應急測繪、自然資源調查、實景三維等領域。

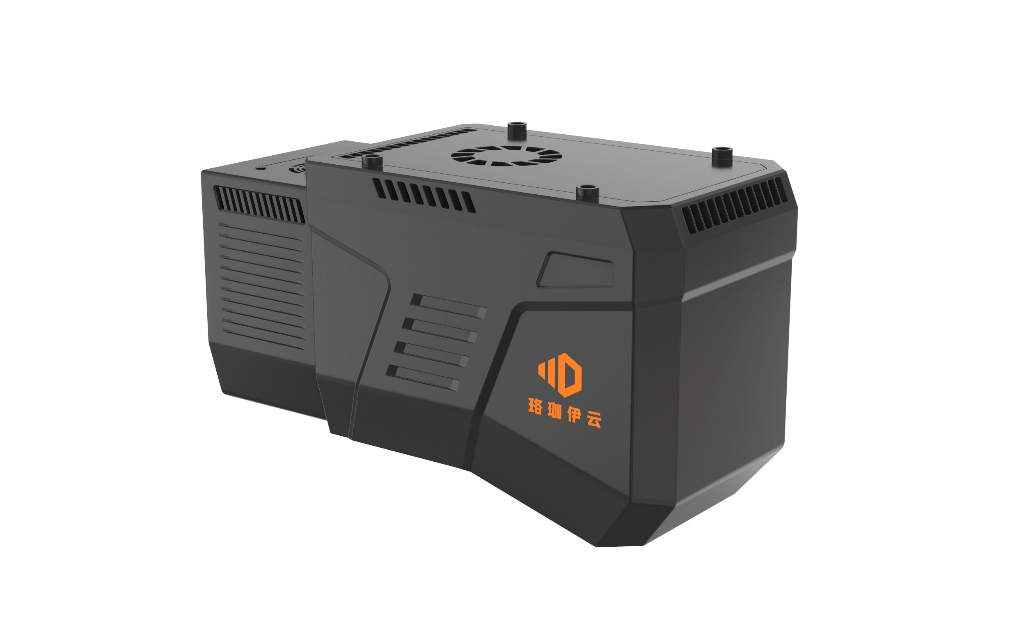

圖 1 MT-HEX激光雷達系統

04、珞珈伊云MT-HEX機載激光雷達系統在邊坡巡檢中的應用

01 基礎數據獲取與建模

機載激光雷達技術能夠快速獲取邊坡地形的高精度三維點云數據，進而生成數字高程模型（DEM）和數字表面模型（DSM）。通過對這些模型的分析，可以了解邊坡的地形特征、坡度、坡向等參數，為邊坡穩定性評估提供依據。

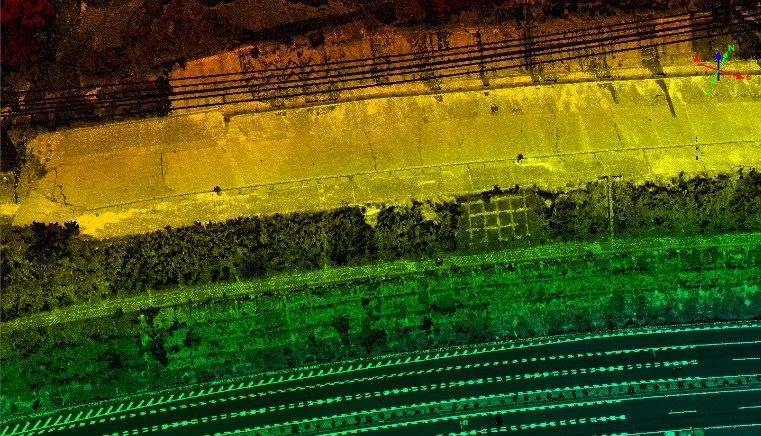

圖 2  MT-HEX高密度變坡點云數據圖片

圖 3 高清影像圖片

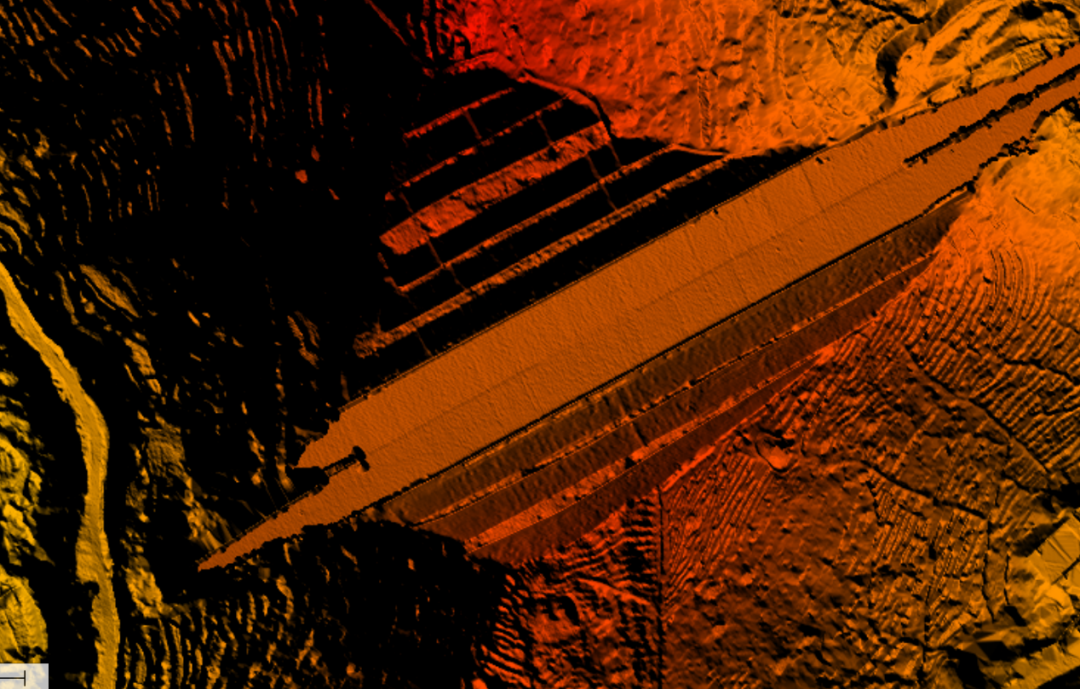

圖 4 邊坡數字高程模型（DEM）圖片

圖 5 邊坡數字表面模型(DSM)

02 邊坡沉降分析

通過定期獲取邊坡地形數據，可以對比不同時間點的地形變化，從而識別邊坡的形變情況。機載激光雷達技術能夠檢測到厘米級的形變，為邊坡穩定性監測提供了高精度、高靈敏度的手段。

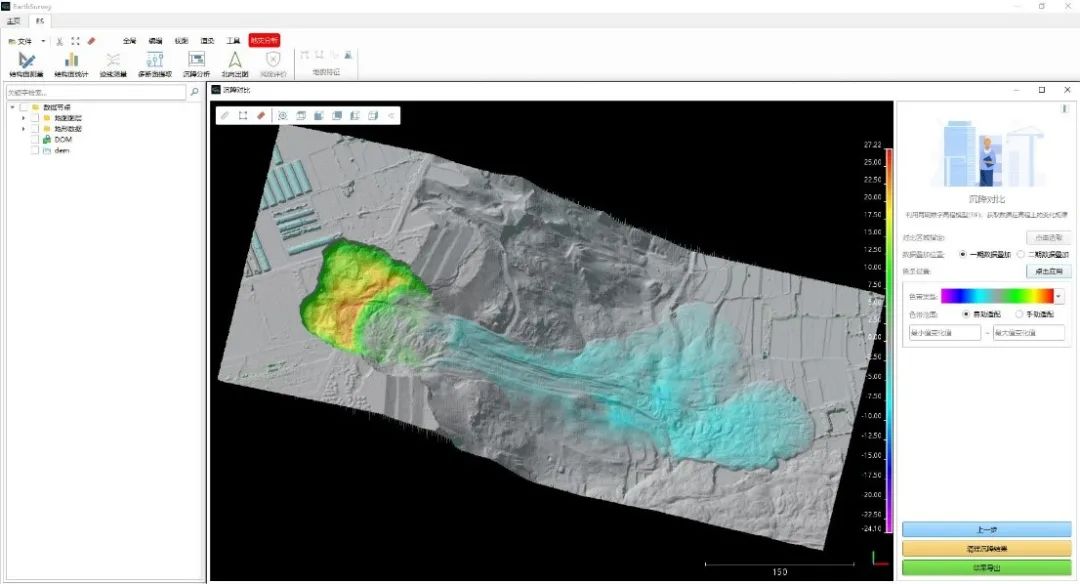

圖 6 邊坡沉降解譯圖

03 裂縫識別與監測
邊坡上的裂縫是邊坡失穩的重要預兆。機載激光雷達技術可以通過點云數據的分析，識別邊坡上的裂縫，并監測其擴展情況。這對于及時發現邊坡安全隱患，采取有效措施防止邊坡失穩具有重要意義。

圖 7 邊坡裂縫點云識別效果圖

圖 8 邊坡裂縫點云識別效果圖

04 植被覆蓋區域監測
對于植被覆蓋的邊坡區域，傳統的監測方法往往難以獲取準確的地形信息。而機載激光雷達技術能夠穿透植被，獲取地表的真實地形數據，為這些區域的邊坡穩定性監測提供了有效手段。

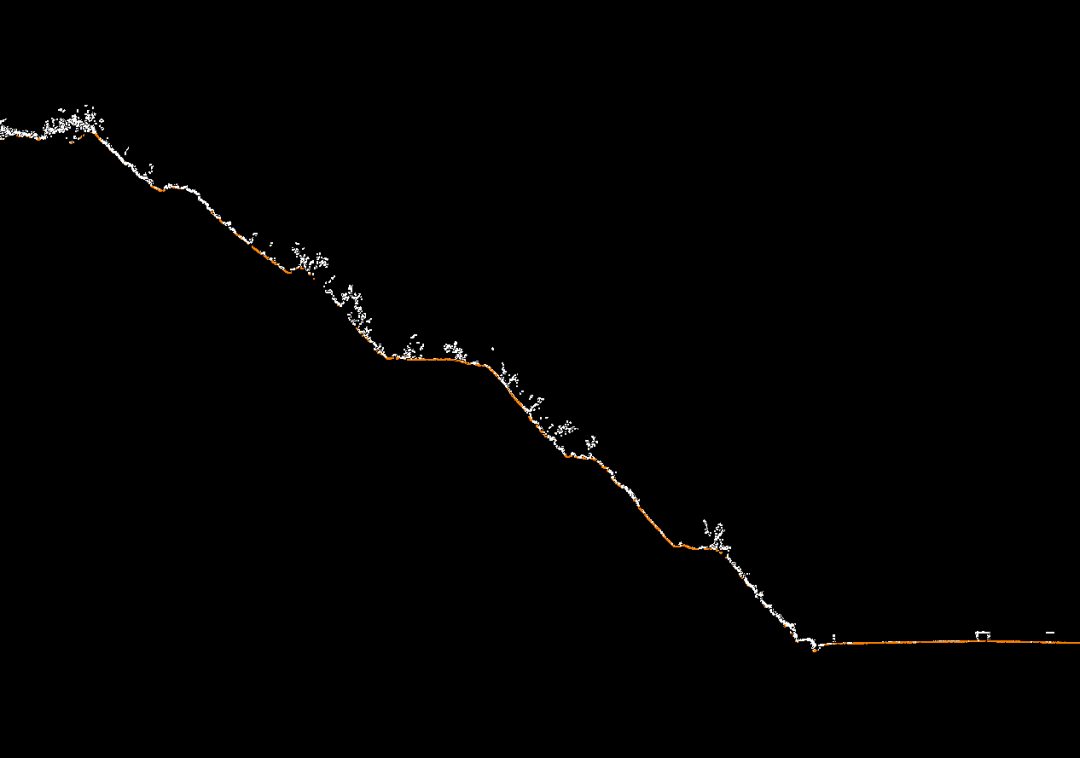

圖 9 茂密植被邊坡點云穿透性

05 軟件對邊坡病害解譯

利用國內首款三維地質災害遙感解譯軟件Earth Survey，對邊坡病害信息進行目標識別與結構面解譯（沖刷剝落、掉塊落石、斜坡滾石、溜坍坍塌等），色調、顏色、陰影、形狀、紋理、大小、空間位置及布局等病害特征建立邊坡病害的解譯標志，實現三維場景下的邊坡病害信息提取、病害信息編輯、查詢、統計和報表匯總，并批量輸出病害解譯卡片，最終將解譯成果通過三維可視化平臺進行展示。

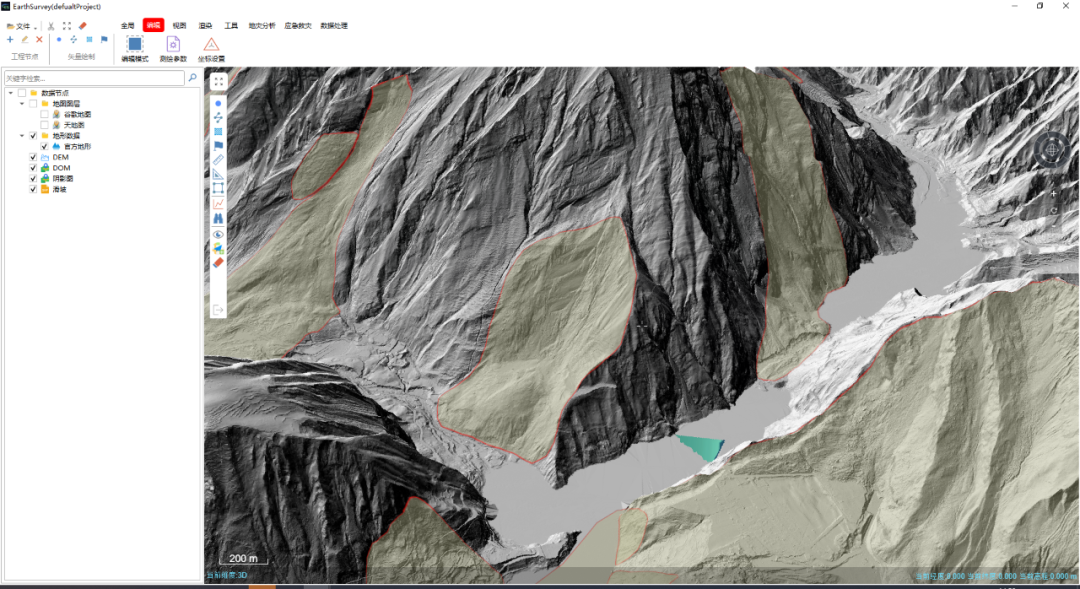

圖 10 EarthSurvey三維空間數據遙感解譯平臺

05、結論

        機載激光雷達測量技術在邊坡巡檢中具有廣泛的應用前景。通過高精度、高靈敏度的地形測繪與建模、形變監測、裂縫識別與監測以及植被覆蓋區域巡檢，該技術為邊坡穩定性評估提供了有力支持。

        未來，隨著機載激光雷達技術的不斷發展和完善，其在邊坡巡檢中的應用將更加深入。例如，通過結合其他遙感技術（如光學遙感、熱紅外遙感等），可以實現多源數據融合，提高邊坡巡檢的精度和可靠性。此外，利用機器學習、人工智能等技術對機載激光雷達數據進行深度挖掘和分析，有望發現更多邊坡失穩的潛在因素，為地質災害的預防和治理提供更為全面和深入的信息支持。

        綜上所述，機載激光雷達測量技術將在邊坡巡檢中發揮重要作用，并具有廣闊的應用前景。隨著技術的不斷進步和創新，相信未來這一領域?qū)⑷〉酶嗟耐黄坪统晒?/span>
